![[field:title/]](http://www.ninevideo.com/uploads/160407/1-16040G4354NO.jpg) |
品牌：九视
型号：JS1180
产品说明：SDI、HD-SDI和3G-SDI信号输入可转换为HDMI、VGA和AV(CVBS)信号输出(输出分辨率可设置)；支持用户遥控选择强制输出模式。
全国统一咨询电话：400-061-8657
QQ客服一：
QQ客服二：
九视JS1180 SD/HD/3G-SDI转HDMI/VGA/AV广播级多功能转换器是一款将高清数字分量串行接口(SDI、HD-SDI和3G-SDI)信号转换为HDMI、VGA和AV(CVBS)信号的设备。
SDI、HD-SDI和3G-SDI信号输入可转换为HDMI、VGA和AV(CVBS)信号输出。
1XBNC SDI输入接口，
1×BNC SDI/1×HDMI/1×BNC AV(CVBS)/1×VGA 输出接口
该设备集成SDI接收器及HDMI 调制器，可方便的将SDI信号转为HDMI信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI信号中，以实现声音及图像同步传输。输出分辨率可设置，带遥控器，操作简单。
九视JS1180 SD/HD/3G-SDI转HDMI/VGA/AV广播级多功能转换器是一款性能非常优秀的SDI 信号转换器，最大特点是：设备本身内置功能强大的处理器，实现自动分析接口设备类型，自动匹配接口设备，自动完成频率匹配和自动帧率转换，自动实现隔行/逐行转换，自动实现颜色空间转换。
支持SDI输入格式: 支持SDI输入格式：(全格式，任意SDI格式)
SD: 525i @ 59.94Hz, 625i @ 50Hz
HD: 720p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz
720p @ 50Hz / 59.94Hz / 60Hz
1080i @ 50Hz / 59. 94Hz / 60Hz
1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz
3G: 1080p @ 50Hz / 59.94Hz / 60Hz
支持SMPTE 425M(A级和B级)，SMPTE424M，
SMPTE292M，SMPTE259M-C
带有1路SDI信号环出

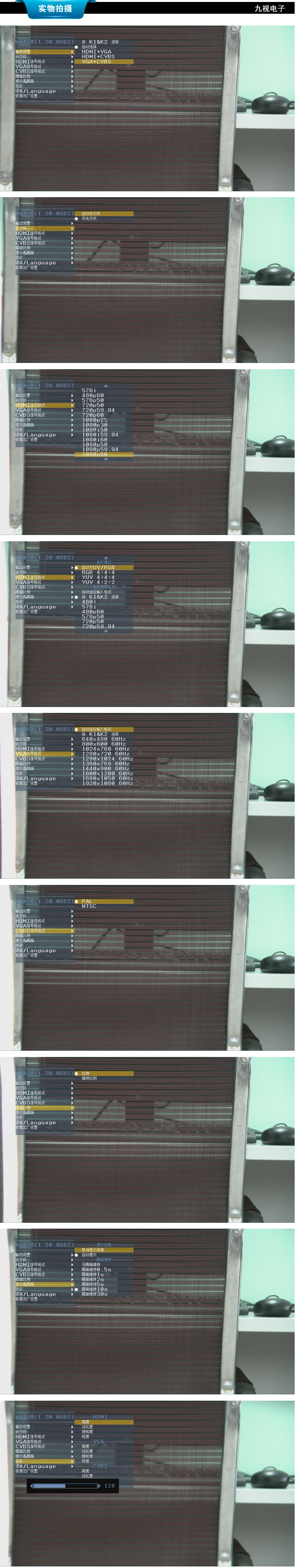

支持OSD和菜单操作界面
自动检测HDMI EDID 信息，自适应HDMI最佳模式
支持所有格式非对称转换
信号丢失蓝屏警示
VGA可指定输出格式720p/1080p
自动将SDI信号音频信号解嵌到HDMI中
支持AV(CVBS)信号输出(PAL/NTSC制式可选)
支持用户遥控选择强制输出模式
|
产品型号 |
JS1180 |
|
输入接口 |
1×BNC SDI |
|
输入信号类型 |
SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
|
支持输入格式 |
525i 59.94,625i 50 |
|
SDI信号幅度 |
0.8Vp-p |
|
SDI阻抗 |
75欧姆 |
|
SDI耦合类型 |
AC耦合 |
|
SDI信号抖动(典型值) |
SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI |
|
最大输入电缆长度 |
Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m |
|
SDI环出接口 |
1×BNC SDI |
|
HDMI输出接口 |
1×HDMI |
|
AV（CVBS）输出 |
1×BNC |
|
VGA输出 |
1×VGA |
|
频率带宽 |
165MHz/符合标准（HDMI 1.3） |
|
尺寸（mm） |
154*119*36 |
|
电源需求 |
5~24VDC |
1、SDI转AV/HDMI/VGA转换器
2、电源适配器
3、遥控器
4、说明书
