首页 > 视频转换器 > SDI转换器 > 九视JS1230 HDMI/AV/VGA转SDI转换器
HDMI/AV/VGA转SDI转换器

品牌:九视

型号:JS1230

产品说明:此款广电级变频转换器可将输入的VESA标准VGA信号变换为标准SDI信号输出,输出分辨率可通过数字编码开关或者遥控器选择,广电级设备专用,可兼容3G/HD/SD-SDI,简单易用。

全国统一咨询电话:400-061-8657

QQ客服一:点击这里给我发消息

QQ客服二:点击这里给我发消息


产品说明


  九视JS1230 HDMI/AV/VGA to SD/HD/3G-SDI多功能转换器是一款将 HDMI或 VGA或模拟 AV(CVBS)信号转换为高清串行数字接口 SDI信号的设备。该设备集成 SDI线路驱动器、HDMI接收器、VGA接收器和 AV(CVBS)接收器,可方便地将 HDMI/VGA /AV(CVCBS)信号转为 SDI信号,同时会将HDMI所带音频信号分离转换后嵌入到 SDI信号中,或将通过 3.5mm音频输入接口输入的模拟音频与 VGA /AV(CVBS)视频一起嵌入到 SDI信号中,以实现声音及图像同步传输。

  九视JS1230 内置有专业图像处理器,可对视频进行色彩空间转换、去交叉、格式与分辨率转换(缩放)、裁切、降噪、色彩增强等处理,以满足用户对图像效果的专业要求。用户可强制指定SDI输出格式,以适应不同应用环境的需要。(SDI输出分辨率可设置)

  九视JS1230主要用于下列场合:地铁站台内高清视频多媒体信息发布系统;列车站台内高清视频多媒体信息发布系统;军事演习高清视频信号的远距离传输;安防监控高清视频信号的远距离传输;大型演出中高清视频信号传输;各种高清视频的应该场合等。



  可将HDMI/VGA/AV转SDI信号同步音频输出

  输入接口 1×HDMI/1×VGA/1×BNC-F(AV/CVBS)

  输出接口 2×SD/HD/3G-SDI


  支持HDMI输入格式:

  480i,576i,480p,576p,720p50/59.94/60,1080p24/25/29.97/30,1080i 50/59.94/60,1080p 50/59.94/60,兼容Up to [email protected]

[email protected][email protected]辨率

  SDI输出支持SMPTE 425M(A级和B级),SMPTE424M,SMPTE292M,SMPTE259M-C

  带有2路SDI信号输出

  支持HDMI DDC功能,支持HDCP数字内容保护

  支持所有格式非对称转换

  自动将信号音频信号嵌入到SDI中

  SDI输出可选择强制输出模式

  带遥控器远程操控

  带有电源及SDI信号格式指示,方便用户实时监测

产品型号

JS1230

输入接口HDMI

1×HDMI

输入接口VGA

1×VGA

输入接口AV(CVBS)

1×BNC-F

频率带宽(HDMI)

225MHz/符合标准(HDMI 1.3)

支持输入格式

480i,576i,[email protected]/60,[email protected]/60,

[email protected]/25/30, 1080p50/60

输出接口

2×SD/HD/3G-SDI

输出信号类型

SD-SDI(270Mbps), HD-SDI(1.485Gbps),

3G-SDI(2.97Gbps)

SDI信号幅度

0.8Vp-p

SDI阻抗

75欧姆

SDI耦合类型

AC耦合

SDI信号抖动(典型值)

SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI

最大输出电缆长度

Belden 1694A: SD-SDI 400m,HD-SDI 200m,3G-SDI 140m

注意:上述传输距离对于不同规格的电缆,测试结果将出现差异

尺寸(mm)

158*120*36

电源需求

5~24VDC

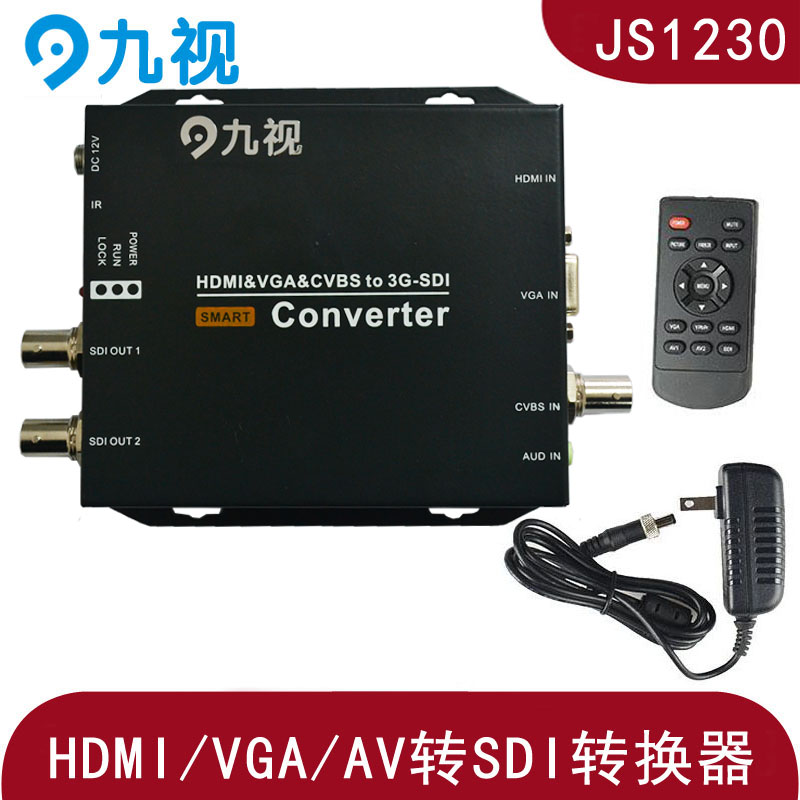

1、AV/HDMI/VGA转SDI转换器

2、电源适配器

3、遥控器

4、说明书

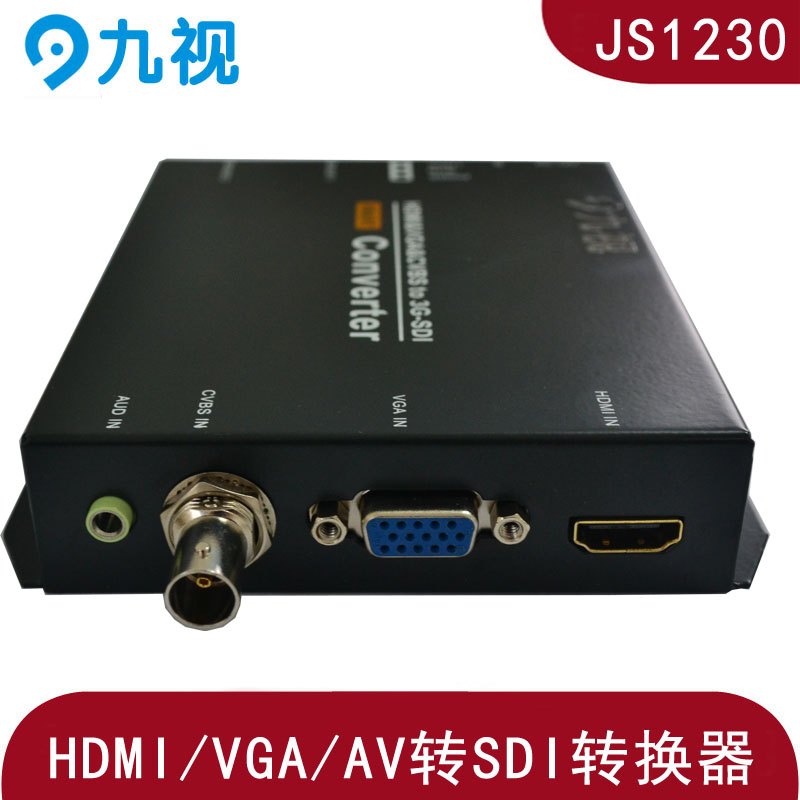

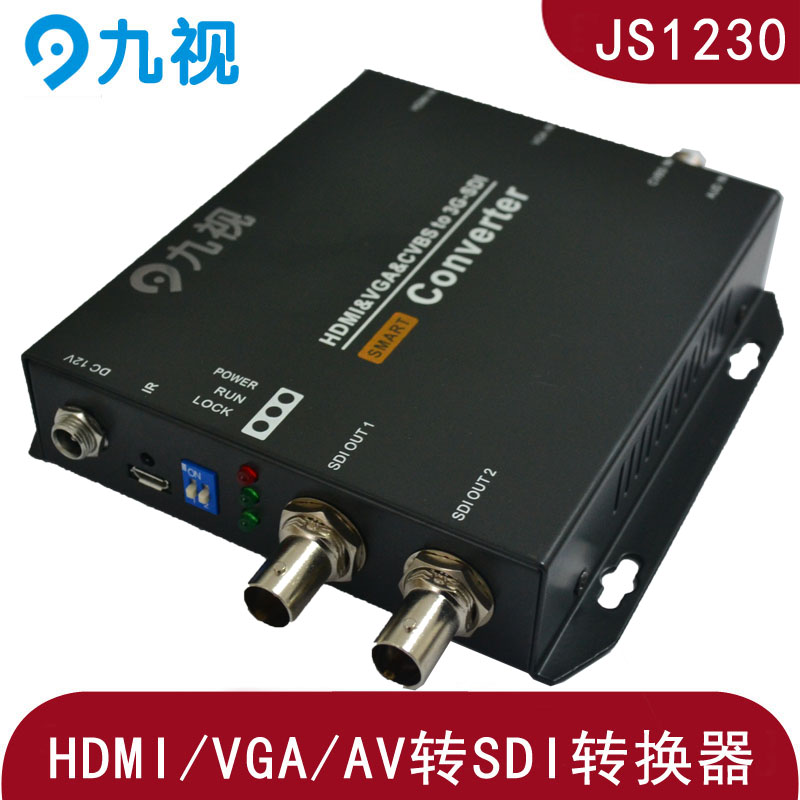

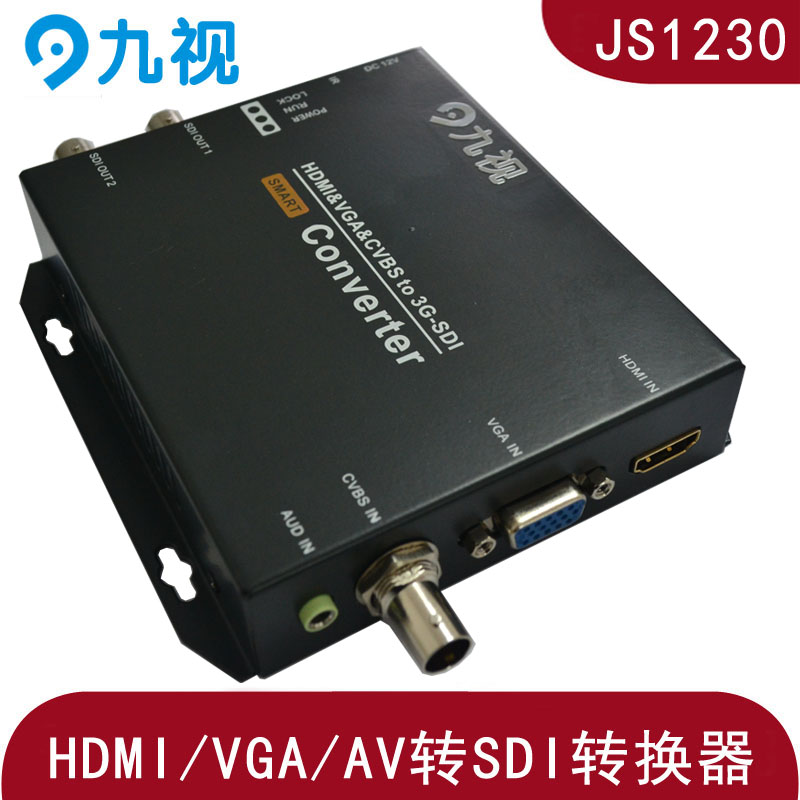

图示:九视HDMI转sdi转换器
